تعريف الإدخالات
الإدخال عبارة عن مصطلح قالب ، يُطلق عليه أيضًا اسم insert ، ويُدعى أيضًا في الفرع الفرعي ، ويسمى بشكل مختلف. يشير القالب تحديدًا إلى ملحقات القالب المستخدمة ليتم تضمينها في قلب القالب. يمكن أن تكون الملحقات مربعة ، ومستديرة ، وعلى شكل صفيحة ، ومثل جميع ملحقات القوالب ، فإن متطلبات الدقة عالية جدًا. بشكل عام ، لا يوجد منتج نهائي ، ويتم تخصيصه وفقًا لاحتياجات القالب.

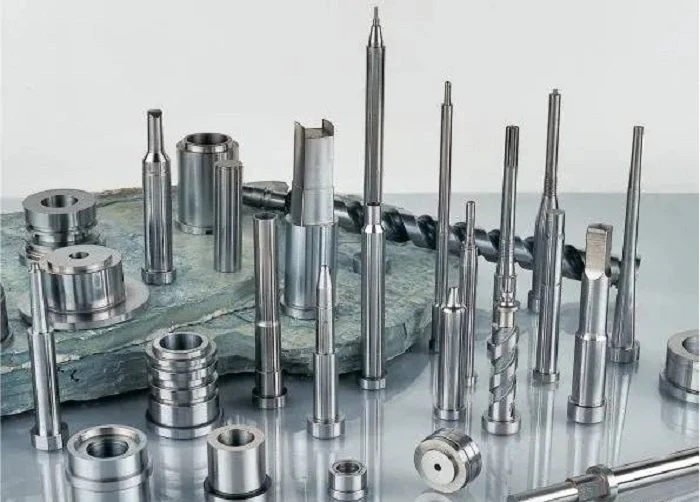

أنواع الإضافات: دبابيس ، كتل ، أعمدة ، حلقات ، إلخ ؛
المواد: SKD61 ، SKH51 ، ASP23 ، SKD11 ، إلخ ، أو نفس المواد الأساسية للقالب المقابلة ؛
صلابة: فوق 50 HRC ؛
الدقة القياسية: ± 0 .01 ملم ، اعتمادًا على متطلبات دقة القالب المحددة.
من حيث كفاءة المعالجة. يتم ترصيع بعض القوالب الكبيرة في عدة قطع صغيرة ومعالجتها بشكل منفصل ، مما يوفر الوقت. بشكل عام ، هناك نوعان من المدخلات ، من خلال وأعمى. بالنسبة لبعض الإدخالات الأصغر ، يمكن استخدام قطع الأسلاك Y-CUT ، ويمكن استخدام طاولة التغيير لتحديد المواقع. بالنسبة لبعض الإضافات الأكبر ، مثل تلك الموجودة فوق 60 × 60 ، يمكن اعتماد إدخالات أعمى ، مع تعليق لولبي. المعالجة صعبة نسبيًا ، لكن قوة القالب مضمونة.
ما هي الحاجة للإدخالات
1. حفظ المواد العفن
نعلم جميعًا أنه عند ضبط القالب يتم تحديده بقطعة فولاذية ذات شكل منتظم نسبيًا ، ولكن يتم تحديد مادة القوالب الأمامية والخلفية بأعلى نقطة ، لذا سواء كانت القالب الأمامي أو الخلفي العفن ، إذا كان مكان واحد متعلقًا بأماكن أخرى فهو مرتفع نسبيًا. في هذا المكان ، يمكن تقليل ارتفاع قلب القالب عن طريق عمل إدخالات ، بحيث لا تحتاج المادة الثابتة لقلب القالب إلى أن تكون عالية جدًا ، وبالتالي توفير مادة القالب.
2 ، من السهل تغيير القالب
عندما يتم تعديل القالب بشكل متكرر ، يمكن تفكيكه وتحويله إلى ملحقات. في المستقبل ، عندما يتم تغيير القالب ، يجب استبدال الملحقات فقط ، ويمكن حتى استبدال العديد من قطع الغيار للإدخالات عند فتح القالب ، وهو أمر مناسب لتعديل القالب. على سبيل المثال ، بالنسبة لبعض مصنعي ODM ، يظل مظهر المنتج دون تغيير ، ويحتاج فقط إلى تغيير الشعار ليصبح منتجًا لعلامة تجارية أخرى. في هذا الوقت ، يمكن إزالة القالب من قطعة LOGO لإدخالها ، بحيث لا تكون هناك حاجة لإعادة فتح مجموعة من القوالب.
3. إنه مفيد لعادم القالب
من المهم جدًا استنفاد القالب. إذا لم يكن العادم جيدًا ، فسيحدث احتباس الهواء في تجويف القالب ، خاصة في وضع العظام العميق ، والذي من المرجح أن يكون محاصرًا. عند صب الحقن ، يكون المنتج عرضة للفقاعات أو الانكماش ، ونقص الغراء ، والتبييض. أو البقع السوداء وغيرها من الظواهر غير المرغوب فيها ، بحيث يمكنك إضافة إدخالات حيث يحتاج القالب إلى تنفيس ، واستخدام الفجوة المطابقة للإدخالات لإخراجها.
4. معالجة القالب مريحة
نعلم أنه في بعض أوضاع العظام العميقة في قالب الحقن ، يصعب معالجة الأداة. على سبيل المثال ، يتم استخدام EDM EDM. نعلم جميعًا أن معالجة EDM هي الأبطأ وأن كفاءة المعالجة منخفضة جدًا ، لذلك يتم اختيارها هنا بشكل عام. قم بعمل إدخالات ، وتقليل صعوبة المعالجة ، وكذلك تسهيل العادم. يوجد أيضًا حفظ للقوالب في وضع العظام العميق. من غير الملائم تمامًا حفظ القوالب في الأماكن التي يجب حفظ القوالب فيها ، ولكن من الملائم جدًا إعداد إدخالات في هذه الأماكن وإزالتها بشكل منفصل.
5. زيادة عمر خدمة القالب
في ظل الظروف العادية ، غالبًا ما تكون الأماكن التي يحتاج فيها القالب لتصميم الحشوات هي أماكن تتلف بسهولة ، مثل بعض الأماكن الفولاذية الحادة والأماكن الفولاذية الرقيقة. بمجرد تلف الملحقات ، يمكن استبدالها ، وبالتالي إطالة عمر خدمة القالب.
6. درجة حرارة قالب التوصيل
في ظل الظروف العادية ، يتم تبريد القالب عن طريق تصميم قنوات مائية ، ولكن في بعض الأماكن ، لا يمكن تصميم قنوات المياه أو لا يمكن الوصول إلى قنوات المياه. يمكن تبديد هذه الأماكن عن طريق عمل إدخالات. بالطبع ، يجب اختيار مادة الإدخالات بموصلية حرارية جيدة. يمكن للمواد ، مثل نحاس البريليوم ، أو تقنية إدراج قوالب الطباعة المعدنية ثلاثية الأبعاد ، أن تحسن بشكل كبير من كفاءة التبريد وتقصير وقت القولبة بالحقن. يمكن تقصير وقت التبريد بشكل عام بحوالي 20 بالمائة -80 في المائة ، مما يحسن بشكل كبير من كفاءة القولبة بالحقن.
يتم إدراج قالب سجائر إلكتروني معدني مطبوع ثلاثي الأبعاد ، يتم تقصير وقت التبريد بنسبة 50 بالمائة -80 بالمائة
مساوئ صنع الحشوات
1. زيادة صعوبة تجميع القالب.
2. من السهل إنتاج وميض غراء يفيض حول الملحق.
3. هيكل البطانة للقالب سوف يزيد أحياناً من تكلفة تصميم القالب ومعالجته ، وبالتالي زيادة التكلفة.
4. العديد من الهياكل المطعمة سوف تؤثر على تصميم دائرة مياه التبريد للقالب.
5. العديد من هياكل البطانة ستؤثر على قوة قلب القالب.
المقحمات هي بالفعل بنية شائعة جدًا في القوالب. على الرغم من أنها معيبة ، إلا أنها تتمتع بمزايا واضحة. عند تصميم القالب ، من الضروري تحديد الأماكن التي يجب إدخالها وفقًا لهيكل المنتج المحدد ، والأماكن التي يمكن تركها كما هي. عند عمل الإدخالات ، تجدر الإشارة إلى أنه توجد بشكل عام علامات إدراج أو إدراج خطوط في المكان الذي يتم فيه إدخال الإدخالات. يحتاج العملاء إلى تأكيد ما إذا كانوا مقبولين أثناء مراجعة فتح القالب.
